サイクロン CY
ステンレス製品
CY-2/4/10/15/25/35/45

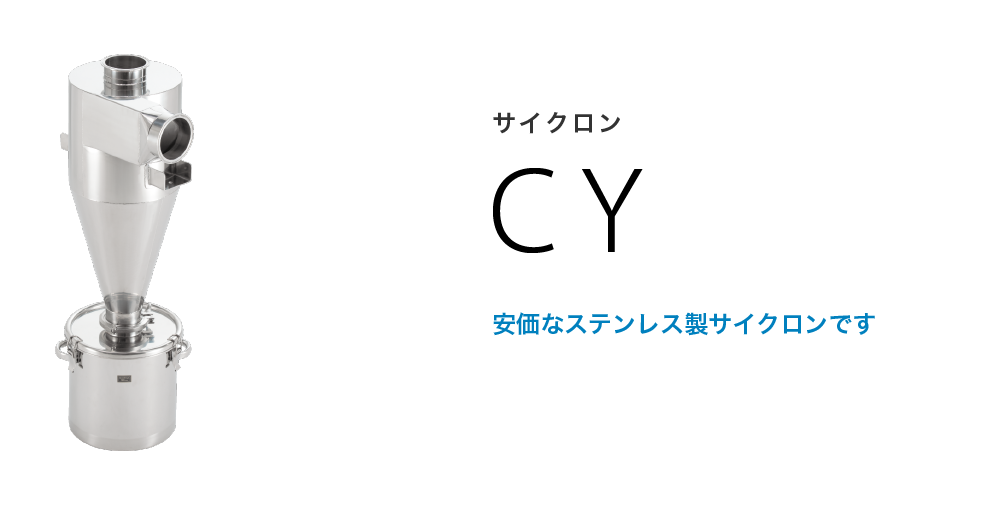

安価なステンレス製サイクロンです
用途・特長
風量別に3タイプをラインナップ
各種ダウンロード
仕様表
CY-2 / CY-4 / CY-10
| 型式 | CY-2 | CY-4 | CY-10 | |
|---|---|---|---|---|
| 最大処理風量(m3/min) | 2 | 4 | 10 | |
| 圧力損失 | 約1kPa (at2m3/min) | 約1kPa (at4m3/min) | 約1kPa (at10m3/min) | |
| サイクロン部 | 材質/板厚 | SUS304/2mm | ||
| 表面処理 | 外面バフ＃400相当 | |||
| 内面処理 | 2B(バフ無し) | |||
| 胴体外径(mm) | 150 | 200 | 300 | |
| 全高(mm) | 515(ヘルール仕様） | 635(ヘルール仕様) | 947(ヘルール仕様) | |
| 容量(L) | 5.6 | 12.7 | 42.1 | |
| 質量(kg) | 6 | 9 | 17 | |
| 吸込口 | 標準:へルール2S オプション:フランジ50A 直管φ65mm(外径63.5mm) |
標準:へルール3S オプション:フランジ65A 直管φ75mm(外径76.3mm) |
標準:へルール4.5S オプション:フランジ100A 直管φ125mm(外径127mm) |
|
| 排気口 | 標準:へルール3S オプション:フランジ65A 直管φ75mm(外径76.3mm) |
標準:へルール4S オプション:フランジ90A 直管φ100mm(外径100mm) |
標準:へルール4.5S オプション:フランジ100A 直管φ125mm(外径127mm) |
|
| 排出口 | 標準:へルール2S オプション:フランジ50A 直管φ65mm(外径63.5mm) |
標準:へルール3S オプション:フランジ65A 直管φ75mm(外径76.3mm) |
標準:へルール4S オプション:フランジ90A 直管φ100mm(外径100mm) |
|
| バケット部 | 材質/板厚 | SUS304/0.8mm | ||
| 内外面処理 | 内外面バフ＃320 | |||
| 内径(mm) | 270 | 300 | ||
| 全高(mm) | 293(ヘルール仕様) | 323(ヘルール仕様) | ||
| 容量(L) | 15 | 20 | ||
| 質量(kg) | 約3.0 | 約3.5 | ||
CY-15 / CY-25 / CY-35 / CY-45
| 型式 | CY-15 | CY-25 | CY-35 | CY-45 | |
|---|---|---|---|---|---|
| 最大処理風量(m3/min) | 15 | 25 | 35 | 45 | |
| 圧力損失 | 約1kPa(at15m3/min) | 約1kPa(at25m3/min) | 約1kPa(at35m3/min) | 約1kPa(at45m3/min) | |
| サイクロン部 | 材質/板厚 | SUS304/2mm | |||
| 表面処理 | 酸洗い(特注:外面バフ＃400相当) | ||||
| 内面処理 | 2B(バフ無し) | ||||
| 胴体外径(mm) | 400 | 500 | 600 | 700 | |
| 全高(mm) | 1288 | 1599 | 1838 | 2222 | |
| 容量(L) | 103 | 198.6 | 337.7 | 536.5 | |
| 質量(kg) | 45 | 65 | 80 | 110 | |
| 吸込口 | 標準:フランジ150A オプション:直管φ150mm |
標準:フランジ200A オプション:直管φ200mm |
標準:フランジ200A オプション:直管φ200mm |
標準:フランジ250A オプション:直管φ250mm |
|
| 排気口 | 標準:フランジ150A オプション:直管φ150mm |
標準:フランジ200A オプション:直管φ200mm |
標準:フランジ200A オプション:直管φ200mm |
標準:フランジ250A オプション:直管φ250mm |
|
| 排出口 | 標準:フランジ125A オプション:直管φ125mm |
標準:フランジ150A オプション:直管φ150mm |
標準:フランジ200A オプション:直管φ200mm |
標準:フランジ200A オプション:直管φ200mm |
|
| バケット部 | 材質/板厚 | SUS304/0.8mm | |||
| 内外面処理 | 内外面バフ＃320相当 | ||||
| 内径(mm) | 300 | ||||
| 全高(mm) | 374(ヘルール仕様) | ||||
| 容量(L) | 20 | ||||
| 質量(kg) | 約3.5 | ||||
