製品情報

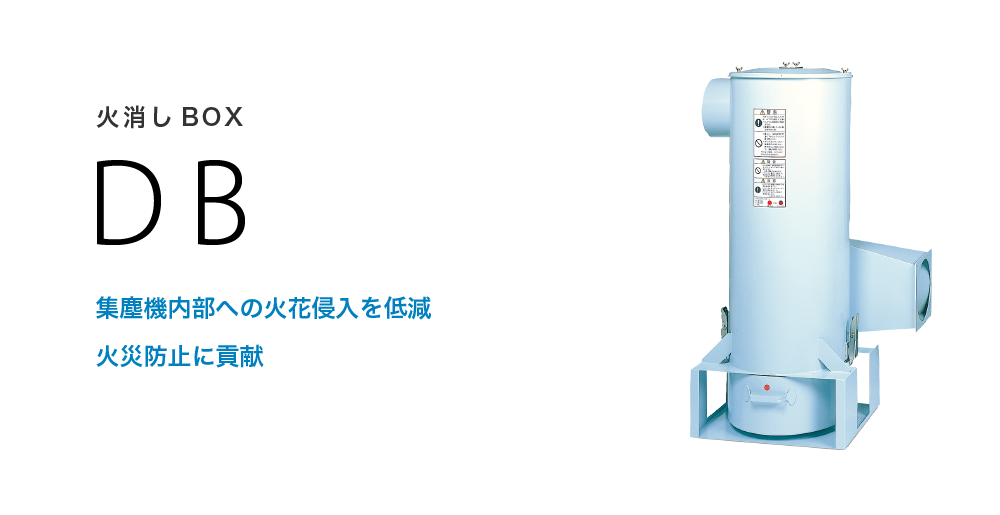

火消しBOX DB

火消しBOX DB

火消しBOX DB

設置例

設置例

構造図

構造図

1
2
3

特長・用途

火花対策・集塵機内部の火花侵入防止
※高速切断機、グラインダーなどから発生する磨耗性粉塵には使用できません。
磨耗性粉塵の火花対策用途には弊社SRシリーズバケットタイプを使用してください。

火災防止対策

集塵機火災を発生させる火花の侵入をブロックします。

高性能

独自の方式で一般的な衝突板方式に比べ、火花の通過率を極めて低く抑えます。(当社比)

シンプルデザイン

稼働部や消耗部品がなく、故障知らずで常に安定した火消し効果を発揮します。

設置例

設置例

構造図

構造図

カタログ

取扱説明書

取扱説明書外形図(CAD)外形図(PDF)
のダウンロードには、会員登録が必要です。

仕様表

型式 DB-10 DB-20 DB-30 DB-40
適用風量(m3/min) 10 20 30 40
圧力損失 490pa at
7.5m3/min
490pa at
15m3/min
539pa at
22.5m3/min
588pa at
30m3/min
使用最低風量(m3/min) 3.5 7.0 11.0 15.0
大きさW×D×H(mm) 465×309×647 550×405×938 700×501×1149 850×590×1372
対応機種 VNA-15、PiF-15 VNA-30、PiF-30 VNA-45、PiF-45 VNA-60、PiF-60
