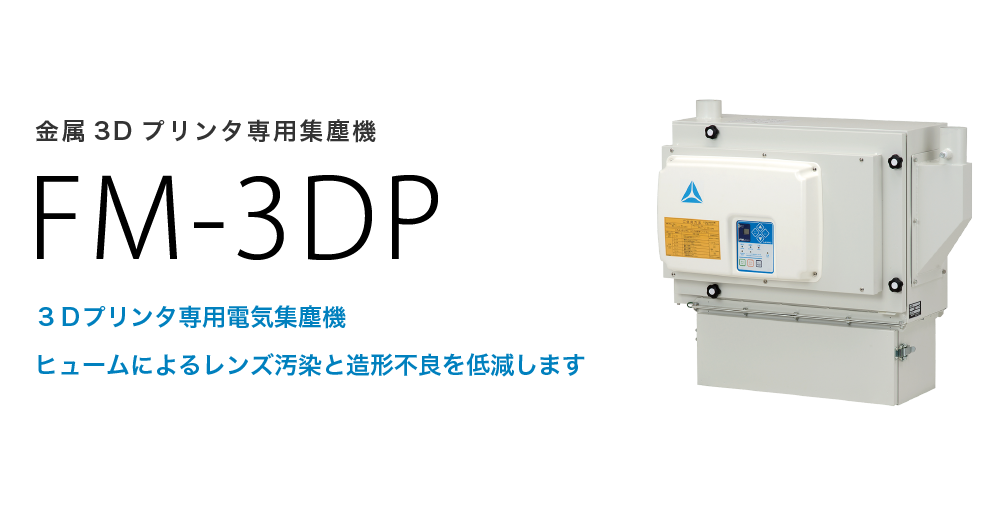

金属3Dプリンタ専用集塵機 FM-3DP

金属3Dプリンタ専用集塵機 FM-3DP

金属3Dプリンタ専用集塵機 FM-3DP

設置例

設置例

構造図

構造図

1
2
3

特長・用途

  • 鉄系金属粉末3Dプリンタ専用
  • 集塵対象は低酸素加工室内の加工室内で加工時に発生する、油分を含まない酸化した金属ヒューム
    ※窒素循環加工室内に限定
    ※アルゴン循環加工室内は使用不可

3Dプリンタのレンズ汚れを防ぎます

レーザ発振レンズの汚れを防ぐことで造形加工品質不良を低減します。

長期間にわたり安定集塵

回転集塵板と固定スクレーパーによる自動セルフクリーニング機能を標準装備。

目詰まり知らず。吸引風量が変動しません

電気集塵式なため、フィルター目詰まりによる風量低下がありません。

低酸素濃度環境でも安定集塵

  • プラス荷電方式を採用しているため低酸素環境でも安定した電気集塵ができます。
  • 窒素循環により低酸素環境で運用する3Dプリンタに最適です。

高気密仕様

一般的な集塵機とくらべ高気密仕様なため、3Dプリンタ加工室内の酸素濃度に悪影響を与えません。

設置例

設置例

構造図

構造図

取扱説明書

取扱説明書性能曲線外形図(CAD)外形図(PDF)電気回路図
のダウンロードには、会員登録が必要です。

仕様表

型式 FM-3DP
電源 単相200V±10%(50/60Hz 共用)
出力(kW) 0.2
ファンモーター アウターローター式DCブラシレスモーター
設定風量(m3/min) 1.0
最大静圧(kPa) 0.8
騒音(dB[A]) 65±2以下
電気集塵部 荷電方式 プラス荷電・一段方式(荷電極集塵極一体型)
荷電極型式 針式(チタン製)
荷電極電圧(kV) 6
クリーニング
方式
回転電極と固定スクレーパーによる自動セルフクリーニング
(造形中:ブロワー一時停止中にクリーニング。
造形終了後:運転停止後にクリーニング)
バケット容量(L) 9
吸引ガス 吸引ガス空気及び窒素(アルゴンガスは吸引不可)
※高電圧の印加は不活性ガス状態(低酸素)時とします
捕集対象 油分を含まない乾いた不燃性の鉄系ヒューム
捕集効率(%) 90
推奨ブレーカ(A) 5
電源コード(m) なし
吸引最高温度(℃) 40
使用環境温度(℃) 40
大きさW×D×H(mm) 828×426×782
質量(kg) 60
塗装色日塗工 F35-85A
  • 標準仕様の性能値を記載しています。特注仕様では性能値は変化することがあります。
  • 仕様書に記載された騒音値は、当社規定による実測値で、すべての使用条件について騒音値を保証するものではありません。

消耗品

名称 部品番号
電極 NFX810070
オゾン分解触媒(2個入り) NFX820070
オゾン分解触媒(2個)+金属ケース NFX904070
