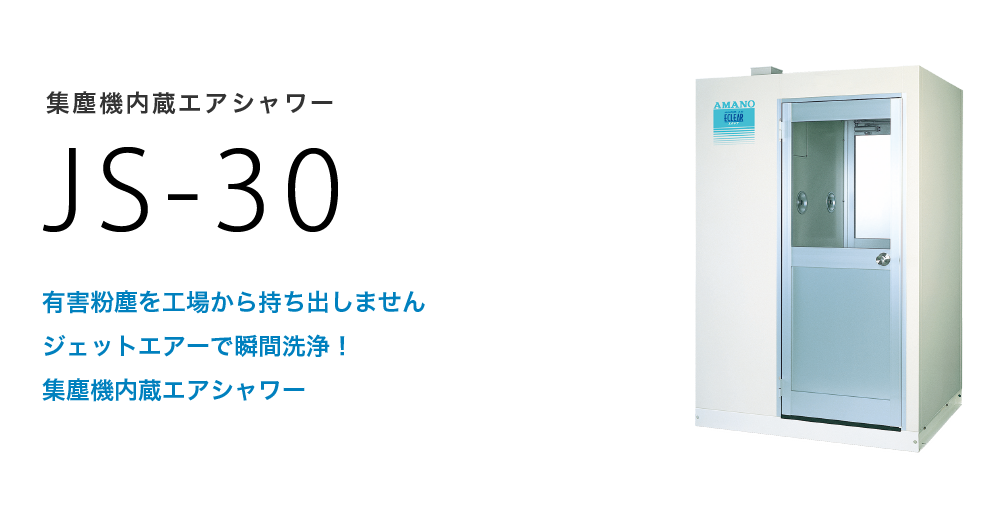

集塵機内蔵エアシャワー JS-30

集塵機内蔵エアシャワー JS-30

集塵機内蔵エアシャワー JS-30

手を汚さずに粉塵回収

グレーチング下部に溜まった粉塵は掃除機(別売)を使い手を汚さずに一括回収可能です。ダイオキシン等有害粉塵の回収には当社掃除機JV-15Hを推奨します。

エアーダスターガン

圧縮エアーによるピンポイント洗浄が可能。

構造図

構造図

1
2
3
3

特長・用途

清掃工場・粉塵量が多い作業現場

高濃度粉塵に対応

  • 集塵機を内蔵しているため一般的なエアシャワーでは対応できない粉塵量の多い場所に最適。
  • 清掃工場の出入口に設置することでダイオキシン等の有害粉塵を工場から外へ持ち出しません。

パルスジェット

集塵機フィルターを自動クリーニングします。

高性能フィルター長寿命

集塵機内蔵により高性能フィルター寿命が従来型の100倍以上です。(当社比)

手を汚さずに粉塵回収

構造図グレーチング下部に溜まった粉塵は掃除機(別売)を使えば手を汚さずに一括回収可能です。

エアーダスターガン

構造図圧縮エアーによるピンポイント洗浄が可能。

構造図

構造図

取扱説明書

取扱説明書外形図(CAD)外形図(PDF)電気回路図
のダウンロードには、会員登録が必要です。

仕様表

型式 JS-30
電源 3相200V 50/60Hz共用
出力(kW) 1.5
風量(m3/min) 20
プレフィルター 形状/材質 成形カートリッジ/ポリエステルスパンボンド、
フッ素樹脂製多孔膜ラミネート
面積(本数) 9.0(2本)
集塵効率 99%以上(重量法)
払落し 自動パルスジェット(運転30回毎)
圧縮空気消費量(L/min) 最大150(ホッパーブロー時)
圧縮空気圧力(MPa) 0.3~0.7
HEPAフィルター 大きさ(mm) 610×305×150
個数(個) 2
捕集効率 0.3㎛粒子99.97%以上(DOPテスト)
ジェットノズル数(個) 12
照明 16W蛍光燈(1本)
ダスト排出方式(※2) ダスト吸引式(掃除機使用)
大きさW×D×H(mm) 1500×1000×2306
質量(推定)(kg) 480
塗装色 日塗工Y22-90B 焼付塗装
付属品 エアーダスターガン×1 テーパー管(※3)×2(Φ38mm×1 Φ32mm×1)
  • 1 実際とは形状と寸法が一部異なる場合があります。
  • 2 捕集ダストの排出には吸引式掃除機が必要です。専用インレット口径はΦ38㎜です。
  • 3 標準付属

フィルター

名称 部品番号
成形カートリッジフィルター DAS-20017
HEPAフィルター DAS-81050
