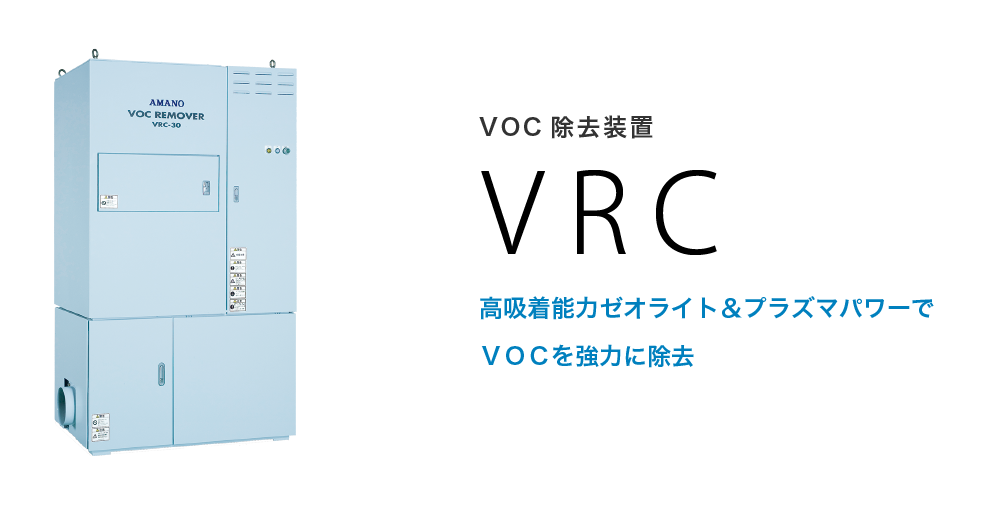

VOC除去装置 VRC

VOC除去装置 VRC

VOC除去装置 VRC

構造図

構造図

1
2

特長・用途

  • 塗装工程:トルエン、キシレン、アルコール類
  • 洗浄工程:IPA(低級アルコール類)
  • 印刷工程:トルエン、酢酸エチル、IPA(低級アルコール類)
  • 接着工程:トルエン、酢酸エチル

VOCを高効率で除去

  • 高吸着能力を持つゼオライトと酸化分解力の強いプラズマ触媒装置により高いVOC除去性能を発揮します。
  • 活性炭吸着法などのように大量廃棄物は発生しません。

低環境負荷

活性炭吸着法などのように大量廃棄物は発生しません。

省エネルギー

ランニングコストは触媒燃焼方式の20分の1以下です。

コンパクト&簡単操作

  • 吸着部と酸化分解部をコンパクトに一体化した省スペース設計です。
  • 操作は運転スイッチの入切のみで簡単に扱えます。

構造図

構造図

カタログ

取扱説明書

取扱説明書外形図(CAD)外形図(PDF)電気回路図
のダウンロードには、会員登録が必要です。

仕様表

型式 VRC-30 VRC-60
電源 3相200V 50/60Hz共用
全体電力消費量(kW) 起動時16.8kW(無負荷時9.4kW) 起動時32.5kW(無負荷時17kW)
処理風量(m3/min) 30 60
二次処理空気量(m3/min)※1 1.5 3.0
除去方式 ゼオライト濃縮プラズマ触媒酸化方式
除去率 85%以上(トルエン時50%以上除去)※2
処理空気温度範囲 0~40℃
処理可能濃度 300ppm以下(トルエン100ppm時)※2
設置環境 非防爆環境屋内
一次フィルター 中性能エアーフィルター
推奨ブレーカ 標準装備
電源コード 別売り(4心)
吸引禁止物質 ・高沸点物質(沸点200℃以上の物質)
・オイルミスト、タール、ダスト
・シリコン金属蒸気(鉛、亜鉛、水銀など)
・リン化合物、ハロゲン類、硫黄化合物
騒音値(dB[A]) 66±2以下 67±2以下
処理可能臭気物質 物件毎に検討
吸込口径 Φ200 Φ290
大きさW×D×H(mm) 1140×757×1960 1395×1325×1861
質量(kg) 600 1170
塗装色 日塗工J11-833
  • 1 運転状況により変化します。
  • 2 測定温度15℃ガスマクロマトグラフィ測定
