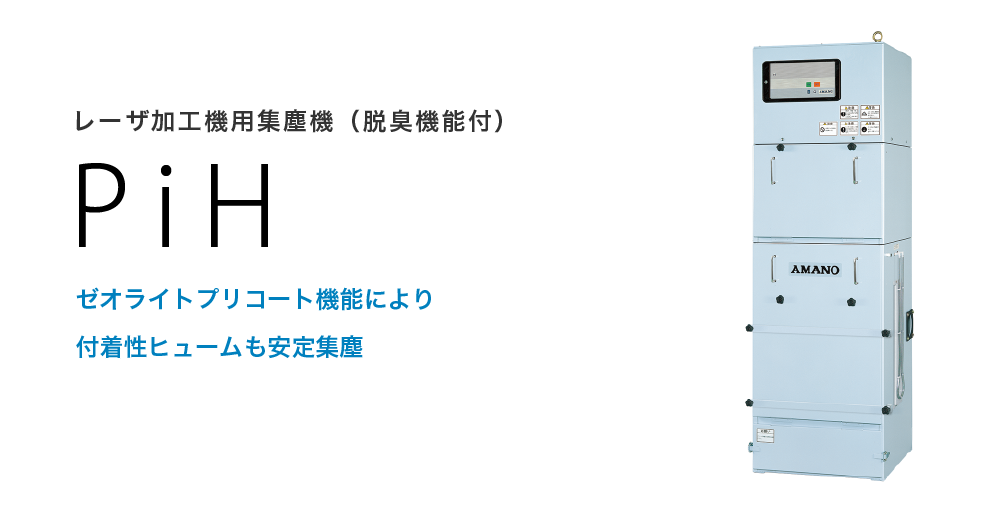

レーザ加工機用集塵機(脱臭機能付)PiH

レーザ加工機用集塵機(脱臭機能付)PiH

IE3 プレミアム効率モーター

レーザ加工機用集塵機(脱臭機能付)PiH

長期間にわたり安定した集塵性能を発揮(脱臭機能付)PiH

樹脂加工時に発生する付着性ヒュームはフィルター表面に積層されたろ過助剤「ゼオパワー\ZEOPOWER」で吸着。フィルターのダメージを大幅に緩和し長期間の安定集塵を実現します。

設置例

設置例

構造図

構造図

1
2
3
4

特長・用途

  • 樹脂素材に対するレーザ加工工程・レーザマーキング工程

付着性ヒュームと臭気をこれ一台で除去

一般的な集塵機では対処できないレーザ加工時に発生する付着性ヒュームと臭気を同時に除去することができます。

フィルター保護機能(ゼオパワー\ZEOPOWER舞い上げ)

  • ろ過助剤「ゼオパワー\ZEOPOWER」をフィルター表面に自動で積層します。(運転開始後2分間で積層完了)
  • 樹脂加工時に発生する付着性ヒュームを吸着しフィルターのダメージを大幅に緩和し長期間の安定集塵を実現します。

長期間にわたり安定した集塵性能を発揮

設置例樹脂加工時に発生する付着性ヒュームはフィルター表面に積層されたろ過助剤「ゼオパワー\ZEOPOWER」で吸着。

フィルターのダメージを大幅に緩和し長期間の安定集塵を実現します。

脱臭機能付

活性炭内蔵。樹脂加工時のイヤな臭気も強力に脱臭します。。

設置例

設置例

構造図

構造図

取扱説明書

取扱説明書外形図(CAD)外形図(PDF)電気回路図
のダウンロードには、会員登録が必要です。

仕様表

型式 PiH-30 PiH-60
電源 3相200V 50/60Hz各専用
出力(kW) 1.5 3.7
活性炭有 風量(m3/min) 0 10 13 0 20 26
静圧(kPa) 2.74 1.07 0.49 2.84 1.18 0.49
活性炭無 風量(m3/min) 0 10 15 0 20 30
静圧(kPa) 2.74 2.55 1.13 2.84 1.86 1.13
ろ過風速(最大)(m/min) 1.44
騒音(dB[A]) 70±2以下
フィルター 面積(m2) 9.0 18.0
個数(個) 4 8
形状/材質 成形カートリッジ/ポリエステルスパンボンド
払落し 自動パルスジェット(一定間隔)
圧縮空気消費量
パルス:払落し
フラッシュ:ゼオパワー舞い上げ
パルス:20L/min
フラッシュ:150L/min
パルス:40L/min
フラッシュ:300L/min
ろ過助剤(kg) 6.0(ゼオパワー\ZEOPOWER) 12.0(ゼオパワー\ZEOPOWER)
脱臭剤(12kg/1ユニット) 約36(一般活性炭) 約72(一般活性炭)
活性炭飛散防止 SF20H相当のアフターフィルターを使用
使用環境温度(℃) 0~40
バケット容量(L) 25 25×2
推奨ブレーカ(A) 15 30
電源コード(m) 3(4心・プラグなし)
吸込口(mm) Φ125 Φ200
大きさW×D×H(mm) 650×650×2043 1100×700×2198
質量(kg) 195 360
塗装色 日塗工J11-833

フィルター

名称 部品番号
フィルター PIB-21007
ゼオパワー\ZEOPOWER FCG-92017
活性炭(10kg) VF-44185 PiH-30は4袋使用
活性炭(15kg) FCG-92517 PiH-60は5袋使用
