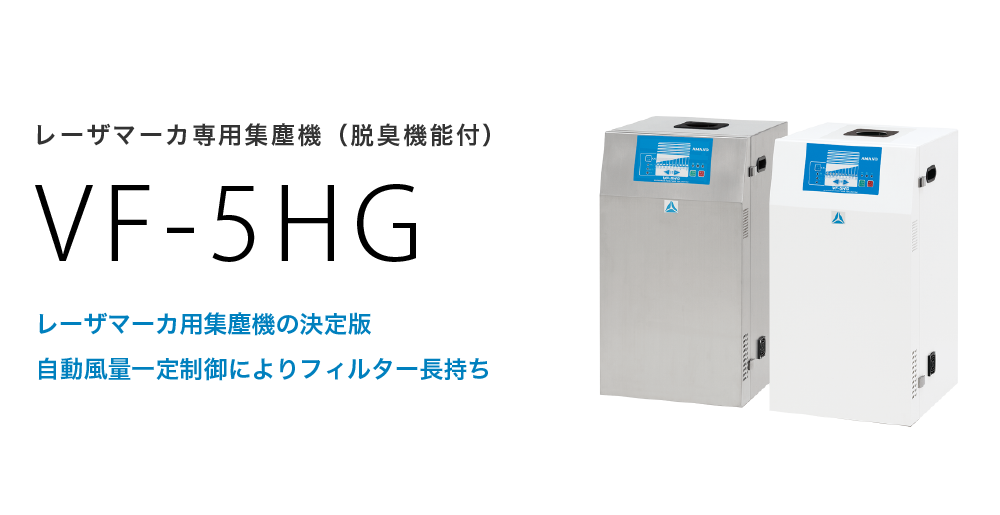

レーザマーカ専用集塵機(脱臭機能付)VF-5HG

レーザマーカ専用集塵機(脱臭機能付)VF-5HG

レーザマーカ専用集塵機(脱臭機能付)VF-5HG

フィルター長寿命

「フィルター素材の見直し」「自動風量制御」「高圧ブロワー」によりフィルター長寿命化を実現しました。

レーザマーカ専用フィルター

エレクトレット(電石不織布)起毛フィルターを採用しています。

簡単らくらくメンテ

工具を使わずダストパック感覚で手を汚さずにフィルターと脱臭剤を交換できます。

設置例

設置例

1
2
3
4
5

特長・用途

  • レーザマーキング工程・付着性ヒュームとニオイが同時に発生する工程など

フィルター長寿命

フィルター長寿命「フィルター素材の見直し」「自動風量制御」「高圧ブロワー」によりフィルター長寿命化を実現しました。

自動風量制御&ブラシレスブロワー

  • 設定した風量で自動運転。
  • 必要最小限のファン回転数で運転するためフィルター目詰まり開始時期を遅らせることができます。

付着性ヒューム対応

一般的な集塵機では目詰まりするレーザマーキング時の付着性ヒュームでも目詰まりしにくく安定した集塵性能を発揮します。

レーザマーカ専用フィルター

レーザマーカ専用フィルターエレクトレット(電石不織布)起毛フィルターを採用しています。

簡単らくらくメンテ

簡単らくらくメンテ工具を使わずダストパック感覚で手を汚さずにフィルターと脱臭剤を交換できます。

設置例

設置例

取扱説明書

取扱説明書性能曲線外形図(CAD)外形図(PDF)電気回路図
のダウンロードには、会員登録が必要です。

仕様表

型式 VF-5HG
電源 3相200V 単相100V
50/60Hz共用
出力(kW) 1.1 0.875
ブロワーモーター ブラシレスブロワーモーター
最大風量(m3/min) 3.0±0.3 2.8±0.3
最大静圧(kPa) 20±3.0 17±2.3
騒音(dB[A]) 70±2以下
フィルター ろ過方式 内面ろ過
面積(m2) 2.3
内容積(L) 約15
個数(個) 1
材質 エレクトレット(電石不織布)
捕集性能 2.0㎛粒子 99.9%
脱臭剤 活性炭(20L[8.4kg])
推奨ブレーカ(A) 10 15
電源コード(m) 2.8(プラグなし)
吸込口径(mm) 別売(Φ38,Φ50,Φ65mmを用意)
大きさW×D×H(mm) 440×488×798
質量(kg) 78
オプション HEPAフィルター(0.3㎛粒子を99.97%以上捕集)
使用環境温度(℃) 5~40
吸引温度(℃) 0~40
外板材質 鉄製:塗装仕上げ(日塗工F35-85A)
ステンレス製:ヘアライン仕上げ
運転制御 自動風量一定制御(調節範囲0.4~2.2m3/min)
表示 フィルター差圧(目詰まり)、風量低下、風量、電源、外部(連動)モード
その他 遠隔操作機能、24時間連続運転可能

フィルター

名称 部品番号
フィルター VFP-92205
活性炭BOX VFP-92285
