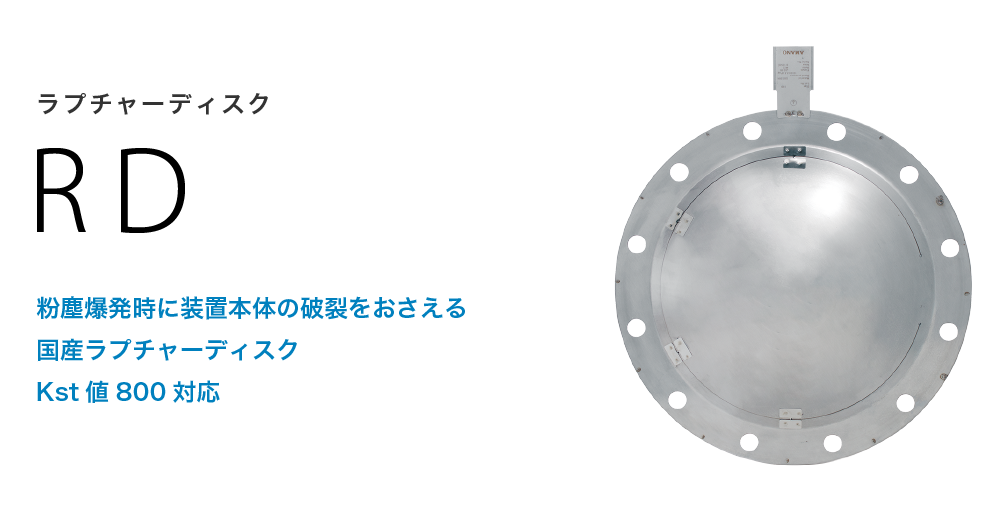

ラプチャーディスク RD

ラプチャーディスク RD

ラプチャーディスク RD

粉塵爆発時に装置本体の破裂を防止

粉塵爆発時に装置本体の破裂を防止

粉塵爆発時に装置本体の破裂を防止

粉塵爆発時に装置本体の破裂を防止

ラプチャーディスクは設定圧力で破裂し圧力と火炎を放散します。

ラプチャーディスクは設定圧力で破裂し圧力と火炎を放散します。

1
2
3
4

特長・用途

粉塵爆発圧力放散型集塵機などに設置

粉塵爆発時に装置本体の破裂を防止

粉塵爆発時に装置本体の破裂を防止消炎筒と併用することで装置を屋内設置できます。

装置内部で粉塵爆発が発生した時にラプチャーディスクが破裂し圧力を逃すことで、装置本体の破裂を防止し周囲の被害を最小限にします。ラプチャーディスクは設定圧力で破裂し圧力と火炎を放散します。

粉塵爆発時に装置本体の破裂を防止

※本製品は日本国内使用限定です。
※本製品は日本国内使用限定です。

取扱説明書

取扱説明書
のダウンロードには、会員登録が必要です。

仕様表

型式 RD-350 RD-450
サイズ(呼径)【B呼称】 350A【14B】 450A【18B】
有効放散面積(m2) 0.09 0.153
破裂圧力(kPa) 10±2.5(at20℃)
許容最大使用圧力(kPa)※1 5.25
許容最大真空圧(kPa) -7.0
使用環境温度および吸引空気温度(℃)※2 -5~60
バキュームサポート/破裂板材質 SUS304
シール材材質 PTFE
ボルトサイズ×数(お客様にてご用意) M22×12 M22×16
締付トルク 145N・m
  • 1 脈動を含めた通常運転時の装置内の最大内圧
  • 2 上記温度範囲外での使用の場合は規定破裂圧力の保証範囲外となります。
