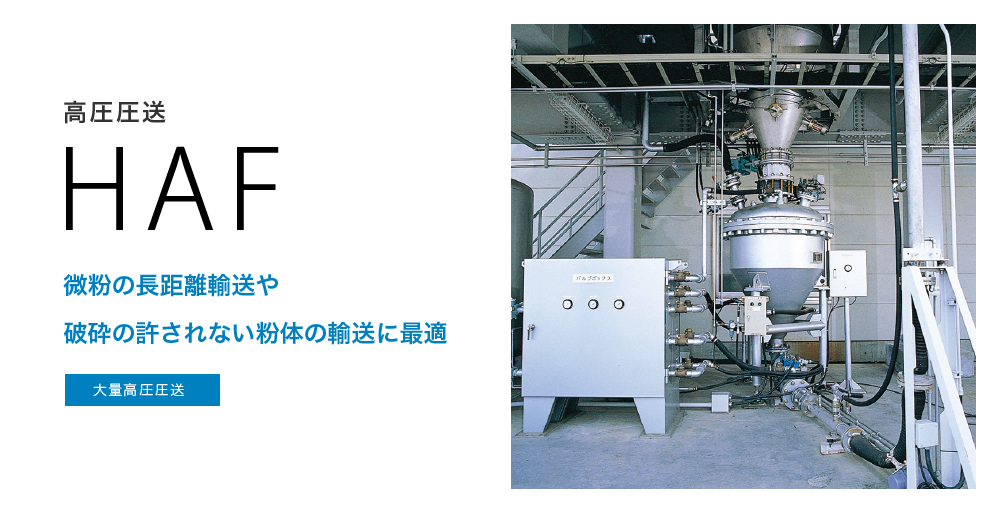

高圧圧送 HAF

高圧圧送 HAF

高圧圧送 HAF

ニューメカトロシステム

微粉の長距離輸送や破砕の許されない粉体を輸送する際は、HAFシステムとニューメカトロシステムを組み合わせにより最適な高精度輸送を実現できます。

設置例

設置例

構造図

構造図

1
2
3
4
再生時間:34秒
ニューメカトロシステム 再生時間:34秒

特長・用途

  • 主な輸送対象
    造粒カーボン・ベントナイト・鋳造砂・シェル砂・微粉炭・炭酸カルシウム・アルミナ・染料・顔料・水酸化アルミニウム・澱粉
  • 輸送用空気の静圧を利用してプラグ状の輸送粉体を押し動かして輸送します。
  • HAFでは輸送速度が4~6m/sと低速のため粉体の破砕がほとんどありません。
  • 低破砕、長距離、大量輸送に最適なシステムです。

ニューメカトロシステム

微粉の長距離輸送や破砕の許されない粉体を輸送する際は、HAFシステムとニューメカトロシステムを組み合わせにより最適な高精度輸送を実現できます。

輸送管全域に圧力センサーとブーストノズルを設置。自動制御でプラグ間の圧力差を検知し最適な箇所に最低限のブーストエアーを供給することで“超低速・低破砕輸送”を閉塞のおそれなく実現しました。

ニューメカトロシステム

設置例

設置例

構造図

構造図

カタログ

仕様表

輸送速度
1~15m/s
輸送量 ~20t/h
輸送距離 ~300m
輸送圧力 ~+300kPa
空気源 コンプレッサー
