低圧吸引輸送 VAF

低圧吸引輸送 VAF

低圧吸引輸送 VAF

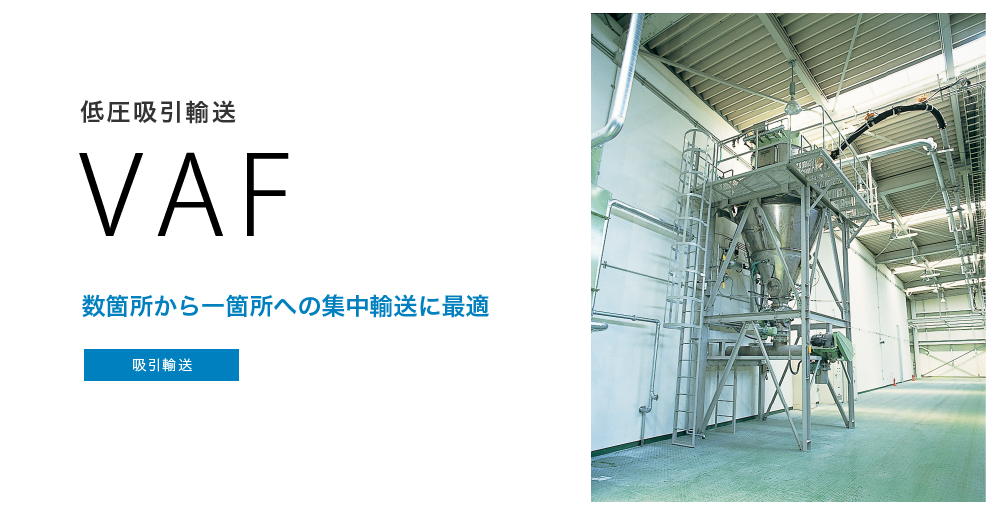

設置例

設置例

構造図

構造図

1
2
3
再生時間:35秒

特長・用途

  • 主な適用粉体
    ゴムペレット・鋳造砂・集塵ダストなど
  • 吸引しながら輸送用空気流の動圧を利用して輸送粉体を浮遊させ輸送します。輸送風速は20~30m/sです。
  • 設備構成がシンプルなため導入費用をおさえることができます。
  • 一箇所からの集約輸送に適しています。
  • 粉体供給源が深い場所や狭い場所からの輸送に最適です。
  • 吸引輸送には冷却・乾燥効果が有ります。

構造図

構造図

仕様表

輸送速度
15~40m/s
輸送量 ~100t/h
輸送距離 ~200m
輸送圧力 ~-60kPa
空気源 ターボ/ツールブロワー
