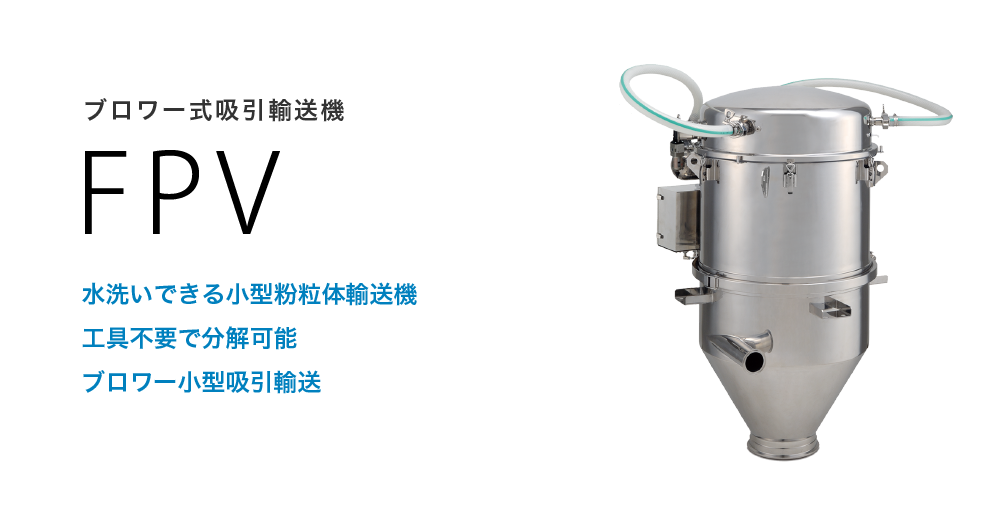

ブロワー式吸引輸送機 FPV

特長・用途

5~10m程度の粉粒体簡易空気輸送

  • 特徴
  • 特徴
  • 特徴

メンテナンスが容易

工具を使用せずに分解可能。

  • メンテナンスが容易

ブロワーによる吸引輸送

樹脂フィルターは水洗い可能

フィルターはポリエステルと樹脂の2種類を用意しています。

  • 樹脂フィルターは水洗い可能
  • 樹脂フィルターは水洗い可能

設置例

設置例 設置例

仕様表

型式 FPV-40 FPV-40X FPV-50 FPV-50X FPV-65 FPV-65X
フィルターボックス 外径(呼び)(㎜) Φ356(350A) Φ456(450A) Φ558.2(550A)
耐圧設計(kPa) ‐50(吸引)
フィルター払落し 方式 自動パルスジェット(一定間隔)
ダイヤフラム弁数(個) 1 2 3
パルスジェット用圧縮空気圧力(MPa) 常用0.4~0.5
フィルター 名称 標準
フィルター
樹脂フィルター 標準フィルター 樹脂フィルター 標準フィルター 樹脂フィルター
材質 ポリエステル ポリエチレン ポリエステル ポリエチレン ポリエステル ポリエチレン
個数(個) 1 9 2 18 3 27
面積(m2) 1.17 1.07 2.34 2.13 3.5 3.2
洗浄(水洗い) 不可 不可 不可
吸込ホッパー部 吸込口径(呼び)(㎜) 38.1(サニタリー1.5Sヘルール) 50.8(サニタリー2.0Sヘルール) 63.5(サニタリー2.5Sヘルール)
傾斜角・標準(度) 60
排出口径 4.5S(100A) 6.5S(150A) 8.5S(200A)
ISO規格ヘルール
電装品 標準(パイロット弁BOX) パルスジェット基板・パイロット弁200V/100V仕様選択
本体材質 材質 SUS304
表面処理 内外面バフ(内外面#400)
質量(kg) 約55 約55 約70 約75 約85 約95

■フィルター

名称 部品番号
フィルター(ポリエステルスパンボンド) PAM55307 パッキン付
樹脂フィルター(ポリエチレン) PAM50307 パッキン付
