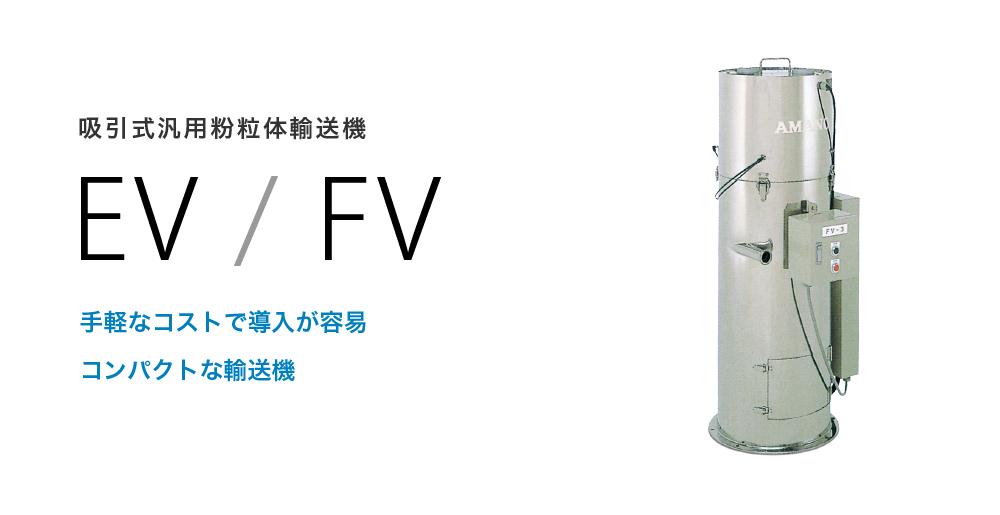

吸引式汎用粉粒体輸送機 EV / FV

吸引式汎用粉粒体輸送機 EV / FV

吸引式汎用粉粒体輸送機 EV / FV

エゼクタータイプ:EV-5L/10L

エゼクタータイプ:EV-5L/10L

ブロワータイプ:FV-3

ブロワータイプ:FV-3

設置例

設置例

1
2
3
4

特長・用途

  • 5~10m程度の粉粒体簡易空気輸送

エゼクタータイプ:EV-5L/10L

エゼクタータイプ:EV-5L/10L
  • 吸引空気源はエゼクターポンプです。
  • 吸引時間、排出時間をエアタイマーで設定できます。
  • 電気部品がないため、防爆区域で使用できます。
  • 低速・吸引プラグ輸送ができます。
  • 破砕が許されない粒体の輸送に最適です。

ブロワータイプ:FV-3

ブロワータイプ:FV-3
  • ブロワータイプ、ランニングコストが有利です。
  • 長寿命ブラシレスモーター搭載。
  • 吸引時間・排出時間をタイマーで設定できます。
  • 近距離輸送や一箇所から数箇所への輸送に最適です

設置例

設置例

仕様表

EV-5L / EV-10L

型式 EV-5L EV-10L
吸引空気源 エゼクターポンプ
大きさ(mm) Φ405×1160
フィルター個数(個) 1
フィルター面積(m2) 0.7
払落し 自動パルスジェット(一定間隔)
圧縮空気消費量(m3/min) 0.5
スクリューコンプレッサー 3.7kW相当
1
スクリューコンプレッサー 7.5kW相当
圧縮空気継込口 PT 1/28
排出弁仕様 ウェイトダンパー式
制御方法 エアー制御(電気制御も可・OPT)
吸込ホース径 OD25 OD38
主要部材質 SUSまたはSS
質量(kg) 75

FV-3

型式 FV-3
吸引空気源
ブラシレスブロワーモーター
電源 3相200V 50/60Hz共用
出力(kW) 2
大きさ(mm) Φ405×1295
フィルター個数(個) 1
フィルター面積(m2) 0.7
払落し 自動パルスジェット(一定間隔)
圧縮空気消費量 20L/min 0.5MPa~0.7MPa (パルスジェット用)
圧縮空気継込口(mm) Φ6 ワンタッチ継手
排出弁仕様 ウェイトダンパー式
制御方法 電気制御
吸込ホース径(mm) OD38
主要部材質 SUSまたはSS
質量(kg) 80
