フィルターレスミストコレクター MR
ミストコレクター
MR-5/10/15/25
セルフドレン式とインバータ制御により
性能持続期間が大幅アップ
用途・特長
ＮＣ切削盤・ＣＮＣ旋盤・汎用旋盤・マシニングセンタ・ＮＣフライス盤・フライス盤・ネジ研削盤・内面研削盤・トランスファーマシン
性能持続期間が進化
セルフドレン式（陽圧排油）採用により捕集ディスクの目詰まりが低減しました。
省エネ効果が進化
標準仕様（MR-10/15/25）
PMモータ+インバータ制御により省エネ運転。外部信号にて標準でも3段階の多段速制御が可能です。

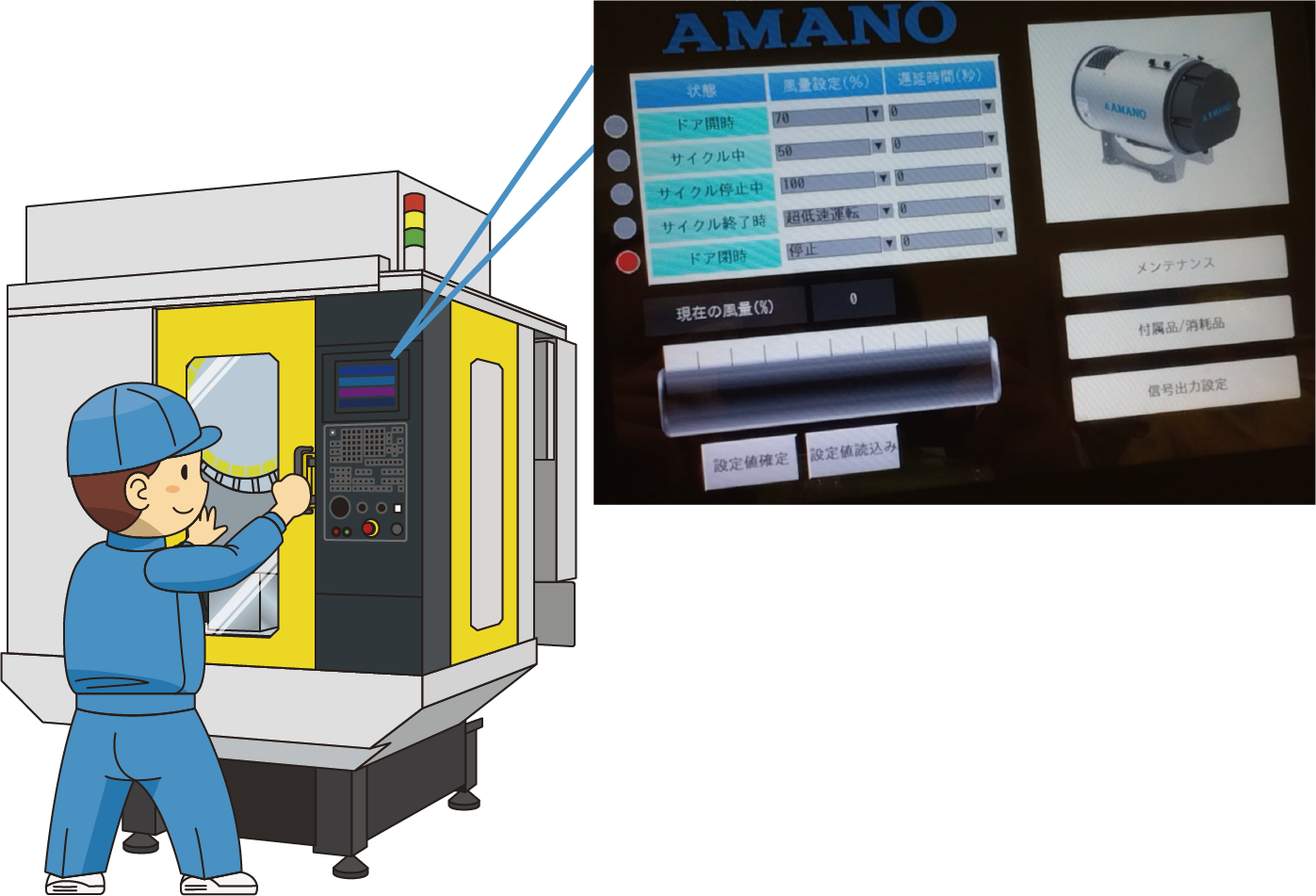

FANUCカスタムPMC専用アプリ
7段階の多段速で省エネ運転。ロボドリル制御盤内タッチパネルで設定可能です。
●資料はこちら
カタログダウンロード
●FANUCカスタムPMC専用アプリをご希望の方は以下よりお問い合わせください。
専用アプリお申込みフォーム
メンテナンス性が進化
捕集ディスクのアクセス性と着脱が向上。保守作業負担軽減に貢献します。
グローバル対応が進化
CE標準対応（200V）、TSCA PBT5物質規制対応、RoHS、PMモータ採用

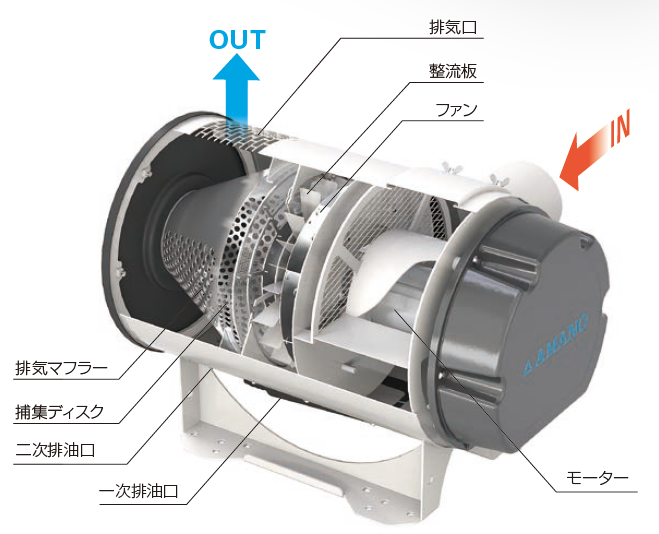

構造図
各種ダウンロード
仕様表
| MR-5 | MR-10 | MR-15 | MR-25 | |||
|---|---|---|---|---|---|---|
| 電源 | 定格電圧 | 3相 200V 50/60Hz共用 | 3相 200～240V 50/60Hz共用 | |||
| モーター出力[kW] | 0.4 | 0.75 | 1.5 | 2.2 | ||
| 推奨ブレーカ[A] | 5 | 20 | ||||
| 性能 | 最大処理風量[m3/min] | 50Hz | 4.8 | 9.5 | 15.0 | 22.0 |
| 60Hz | 5.5 | |||||
| 全閉静圧[kPa] | 50Hz | 0.8 | 1.3 | 1.3 | 1.3 | |
| 60Hz | 1.2 | |||||
| 騒音値[dB(A)] ※許容値+2[dB]以下 |
70 | 73 | 75 | 76 | ||
| 制御 | 制御 | 無し | 有り (専用基板) | |||
| 回転数切替 | 無し | 8段階 (基板上ディップスイッチにて設定) | ||||
| 遅延停止 | 無し | 有り (基板上ディップスイッチにて設定) | ||||
| 捕集対象 | 水溶性ミスト(pH7.0～10.5) ※粒子径2μm以上 |
|||||
| 捕集方式 | 回転衝突式 | |||||
| 最大吸引ミスト濃度[mg/m3] | 50 | |||||
| 捕集効率[％] | 99.9 ※粒子径5μm以上 |
|||||
| 吸引温度／周囲温度[℃] | 5～50／5～40 | |||||
| 電源コード | 別売り(4心) | |||||
| 排油口 | 一次排油口：外径φ27mm / 二次排油口：Rc1/4"(テーパめねじ） | |||||
| 外観 | 吸込口径(外径)[mm] | φ98 | φ123 | φ148 | φ198 | |
| 大きさ W×D×H[mm] | 440×590×460 | 460×660×466 | 512×746×507 | 557×857×569 | ||
| 質量[kg] | 45 | 35 | 50 | 65 | ||
| 塗装色 | 日塗工 F35-85A／日塗工 YN-40 | |||||
| 付属部品 | 二次排油用たけのこニップル(R1/4"×外径φ12mm) | |||||
