浮遊オイルミスト用集塵装置 AC-900
ミストコレクター
AC-900 S/AC-900 M
説明動画
用途・特長
工作機械設置現場の空間清浄・作業環境の改善に
局所集塵＋全体集塵で作業環境を改善
高濃度ミストが発生する密閉空間での切削加工による空調設備の故障、品質低下を「局所集塵＋全体集塵」で解決します。
小型軽量化のメリット
製品質量20kg、電極質量5kgと小型軽量化により全ネジボルトでも安全な吊り下げ施工が可能です。
導入が容易で様々な設備のレイアウトに合わせた設置ができメンテナンス作業も容易になりました。
※「建築設備の耐震設計・施工法（公共社団法人 空気調和・衛生工学会）」掲載の1KN以下のつり支持機器の落下や横振れ防止、つり支持機器類の横振れ防止対策、人的・物的被害防止を図る対策10～30kgを考慮。
吊り高さが250mm以上の場合は「斜材」もしくは「振れ止めワイヤー（別売り）」を取り付けください。
落下リスク防止のため「落下防止ワイヤー（別売り）」の取り付けを推奨します。
分散設置のメリット
仕様風量Q=15m3/minの小型機を分散設置することにより空気撹拌能力が向上、気流の淀みを改善し高い空気清浄度が期待できます。
※同一空間における大型機と小型機のシミュレーション結果で風量25%減でも同等の結果を確認。
設置イメージ
拡張機能として専用タッチパネルによる各機器の一括制御、エアパーティクルモニタとの連動運転や部分制御による省エネ運転が可能です。
AC-900M エアパーティクルモニタ運用
- AC-900M制御
- 〇
- 常時モニター
- 〇
- データロギング
- ×
- エアパーティクルモニタ最大3台接続可能
- 制御用は3台すべて選択可

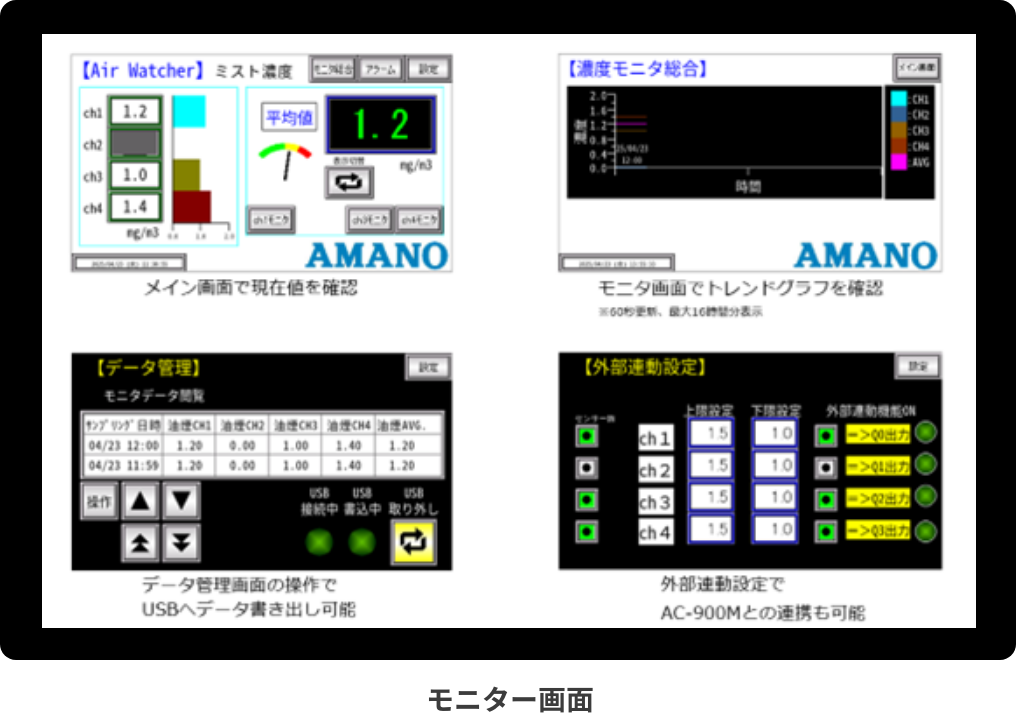

環境観測装置 Air Watcher
浮遊ミスト濃度を数値で把握して見える化できる観測装置です。ミスト濃度を視覚的・感覚的なものでなく、数値で表現することで定量的観測が可能となります。
特徴
エアパーティクルモニタ（油煙センサー）と接続することで浮遊ミスト濃度の状態を数値やトレンドグラフでリアルタイムに監視が出来るほか、USBへのデータ書き出し機能を備えています。
また、AC-900Mのタッチパネルと接続することで、エアパーティクルモニタの計測値による連動運転が出来ます。

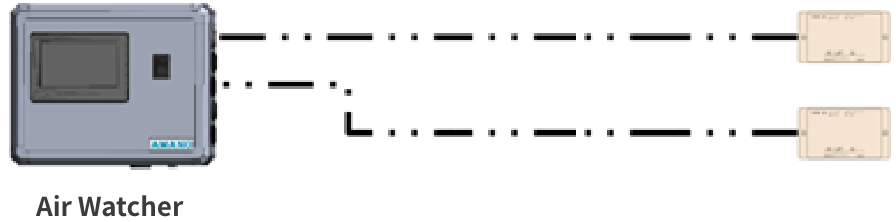

Air Watcher 単独運用
- AC-900M制御
- ×
- 常時モニター
- 〇
- データロギング
- 〇
- エアパーティクルモニタ4台接続可能
AC-900M 連動運用
- AC-900M制御
- 〇
- 常時モニター
- 〇
- データロギング
- 〇
- エアパーティクルモニタ4台接続可能
- 制御用は3台すべて選択可
各種ダウンロード
仕様表
AC-900 S / AC-900 M
| 型式 | AC-900 S | AC-900 M | |||
|---|---|---|---|---|---|
| 電源 | 単相200V 50/60Hz共用 | ||||
| 制御電圧 | DC24V | ||||
| 定格消費電力［W］ | 130 | ||||
| 騒音［dB（A）］ | 60±2以下（機側3m） | ||||
| 大きさ（W×D×H）［mm］ | 346×568×345 | 401×568×345 | |||
| 質量［kg］ | 20 | 23 | |||
| 風量［m3/min］ | 15 | ||||
| 電気集塵部 | 荷電方式 | マイナス荷電方式 | |||
| 荷電部 | ブラシ荷電方式 | ||||
| 荷電部電圧HV［kV］ | -6(8列） | ||||
| 集塵部電圧LV［kV］ | -5(16列) | ||||
| 電極質量[kg] | 5 | ||||
| 初期捕集効率［%］ | 70(重量法 平均粒径1.2μm) | ||||
| 捕集対象 | 金属加工機械に付帯する局所集塵装置から漏れ出たオイルミスト pH値7.0～10.5のミスト 引火点80℃以上の油性ミスト 電気伝導率300mS/m以下の水溶性ミスト |
||||
| 許容吸引対象温度［℃］ | 0～40 | ||||
| 許容吸引対象ミスト濃度［mg/m3］ | 2 | ||||
| 使用環境温度［℃］ | 0～40 | ||||
| 使用環境湿度［％RH］ | 10～90 | ||||
| 使用環境ミスト濃度［mg/m3］ | 2 | ||||
| ファンモーター | DC軸流ファン（2台） | ||||
| 安全装置 | 点検扉リミットスイッチ | ||||
| 排油口 | 1インチニップル（R1管用テーパーおねじ、キャップ付属） | ||||
| 塗装色 | 下塗り電着塗装 + 仕上げ日塗工F35-85A | ||||
| 付属品 | 手動操作スイッチボックス | 通信用HUB(内蔵) スマートリレー(内蔵) |
|||
■タイプ一覧（拡張機能選定）
| タイプ | 手元操作SW | 通信機能 | 用途 | 拡張性 |
|---|---|---|---|---|
| AC-900 S | ○ | × | 個別運転向け | × |
| AC-900 M | × | ○ | 一括制御向け | エアパーティクルモニタ（ミストセンサー） WEB監視※ |
※ 発売予定
環境観測装置 Air Watcher
| 電源電圧 | DC24V |
|---|---|
| 大きさ（W×D×H）［mm］ （突起部は除く） |
250×200×75.4 |
| 質量［kg］ | 1.7 |
| 観測対象 | 金属加工から発生する浮遊オイルミスト※ 局所集塵装置から漏れ出た浮遊オイルミスト※ |
| 環境温度［℃］ | 0～40 |
| 使用環境温度［℃］ | 0～40 |
| 使用環境湿度［％RH］ | 10～90 |
| 使用環境ミスト濃度［mg/m3］ | 2 以下 |
| 付属品 | ACアダプター （定格入力電圧AC100V～200V、 入力周波数50/60Hz） |
※ オイルミスト発生源が局所的に発生する箇所は設置できません。
例：フードやダクトに繋いで加工機から発生したミストを直接吸引する箇所
